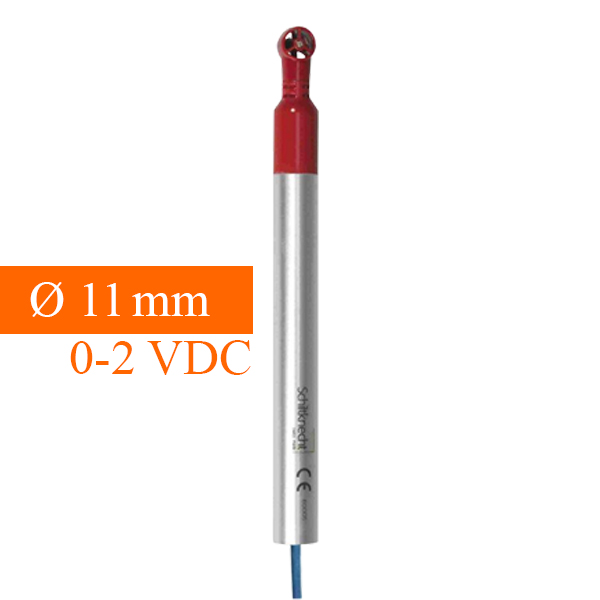

Anémomètre à Hélice, MiniAir 6 – MICRO

Anémomètre à hélice SCHILTKNECHT avec sortie analogique.
Sortie 0-2VDC, Ø11 mm

UGS : N/A Catégories : , ,
  • Anémomètre  à hélice disponible en 3 diamètres différents: Micro (Ø 11 x 15 mm), Mini (Ø 22 x 28 mm), Macro (Ø 85 x 80 mm)
  • Plages de meure 0… 20 m/s ou 0… 40 m/s
  • Sortie analogique 0-2 VDC
  • Utilisation de -20 à +80 °C
  • Longueur du capteur : 165 mm à 225 mm

L’anémomètre à hélice SCHILTKNECHT de la série MiniAir mesure la vitesse d’écoulement avec une grande précision et délivre un signal analogique de 0-2VDC en sortie, récupérable sur une centrale d’acquisition ou  un data logger.

La mesure de la vitesse d’un flux à l’aide d’un anémomètre à hélice est la méthode existante la plus précise. La vitesse de rotation est linéaire par rapport à la vitesse du flux et elle est indépendante de la pression, de la température, de la densité et de l’humidité.

Principe de têtes CLIC
Les versions plastiques des sondes de vitesse MiniAir sont conçues avec des têtes de mesure amovibles et facilement remplaçable sur site. Une tête d’hélice défectueuse et simplement remplacée, l’étalonnage étant conservé.

MiniAir6 MICRO - (réf. mini06112/4)MiniAir6 MINI - (réf. mini06122/4)MiniAir6 MACRO - (réf. mini06132/4)
Gamme de Mesure 10,6 … 20 m/s0,4 … 20 m/s0,2 … 20 m/s
Gamme de Mesure 20,7 … 40 m/s0,5 … 40 m/s
Incertitude±1,0 % P.E. ±3,0 % v.M.±1,0 % P.E. ±1,5 % v.M.±1,0 % P.E. ±1,5 % v.M.
Température de fonctionnement−10 … +80 °C−10 … +80 °C−10 … +80 °C
Alimentation (externe)9...26 VDC9...26 VDC9...26 VDC
Signal de sortie0...2 VDC0...2 VDC0...2 VDC
Charge>10 kΩ>10 kΩ>10 kΩ
Dimensions de la têteø 11×15 mmø 22×28 mmø 85×80 mm
Diamètre de piquage16 mm35 mm
Longueur de la sonde165 mm175 mm225 mm
Longueur de cable5 m5 m5 m
Température de stockage-30...+70°C-30...+70°C-30...+70°C
