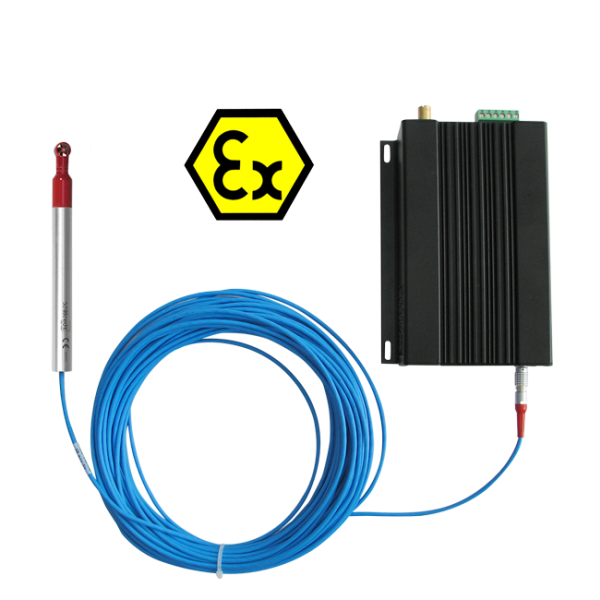

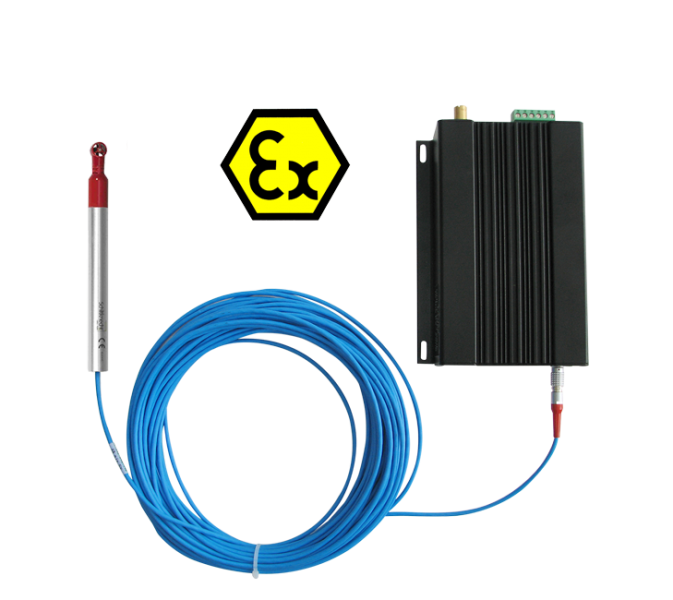

Anémomètre à Hélice, MiniAir 6/60/64EX ALU

Anémomètre à hélice INOX SCHILTKNECHT avec sortie analogique.
Version ALU pour environnements ATEX

UGS : N/A Catégories : , ,

Cette version de sonde de vitesse à hélice MiniAir 6/60/64EX est proposée en version ALU (corps et hélice).

  • Anémomètre hélice disponible en 3 diamètres différents: Micro, Mini
  • Plage de meure 0…20m/s ou 0…40m/s
  • Sorie 4-20 mA (MiniAir64EX) ou 0-2 VDC (MiniAir6EX) ou fréquence (MiniAir60EX) selon le modèle sélectionné
  • L’électronique de mesure est déportée à 20 mètres de la sonde, hors de la zone EX
  • Température du fluide admissible jusqu’à 100°C
  • Température admissible pour l’électronique jusqu’à 80°C
  • Dimensions du boitier de mesure déporté (L x H x W): 170 x 130 x 45 mm
  • VERSION ATEX

Cette anémomètre à hélice mesure avec une grande précision et délivre un signal analogique en sortie, récupérable sur une centrale d’acquistion ou  un data logger.

Les capteurs de flux MiniAir64 utilisent une tête amovible, disponible en trois version: MICRO, MINI.

La mesure de la vitesse d’un flux à l’aide d’un anémomètre à hélice est la méthode existante la plus précise. La vitesse de rotation est linéaire par rapport à la vitesse du flux et elle est indépendante de la pression, de la température, de la densité et de l’humidité.

MiniAir6 MICRO - (réf. mini06112/4)-1-2-3-1-1-1-1-1-1MiniAir6 MINI - (réf. mini06122/4)-1-2-3-1-1-1-1-1-1
Gamme de Mesure 10,6 … 20 m/s0,4 … 20 m/s
Gamme de Mesure 20,7 … 40 m/s0,5 … 40 m/s
Incertitude±1,0 % P.E. ±3,0 % v.M.±1,0 % P.E. ±1,5 % v.M.
Température de fonctionnement−10 … +100°C (fluide), +80°C (électronique)−10 … +100°C (fluide), +80°C (électronique)
Alimentation (externe)9...26 VDC9...26 VDC
Signal de sortieFréquence ou 4-20 mA ou 0-2 VDCFréquence ou 4-20 mA ou 0-2 VDC
Charge>10 kΩ>10 kΩ
Dimensions de la têteø 11×15 mmø 22×28 mm
Diamètre de piquage16 mm35 mm
Longueur de la sonde165 mm175 mm
Longueur de cable20 m20 m
Température de stockage-30...+70°C-30...+70°C
